產品介紹

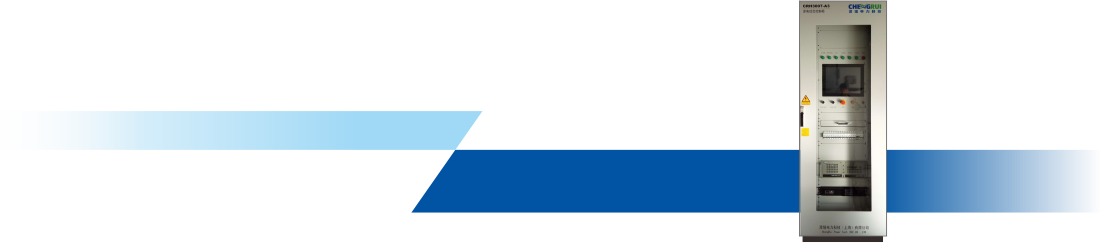

控制系統用于岸電連接和斷開操作中聯鎖保護和時序的控制，并能對斷路器、變頻電源、變壓器、岸基電源碼頭插座箱等設備的監視、控制、計量和故障診斷；同時包含PLC控制系統和監控界面，對岸電設備進行手動自動控制和界面顯示。

產品特性

1）監控功能：顯示當前岸電變頻電源、輸入輸出開關柜、變壓器、高壓限流柜風機或主接觸器、岸電箱等的運行及工作狀態；控制設備的啟停及運行，調節設備的運行參數。

2）手動控制功能：在控制整個系統手動運行時，按照手動運行的邏輯，依次合輸入開關柜，啟動變頻電源，合輸出開關柜，并判斷系統反饋狀態執行后續操作。

3）自動控制功能：在控制整個系統自動運行時，按照自動運行的邏輯，依次合輸入開關柜，啟動變頻電源，合輸出開關柜，并判斷系統反饋狀態執行后續操作。

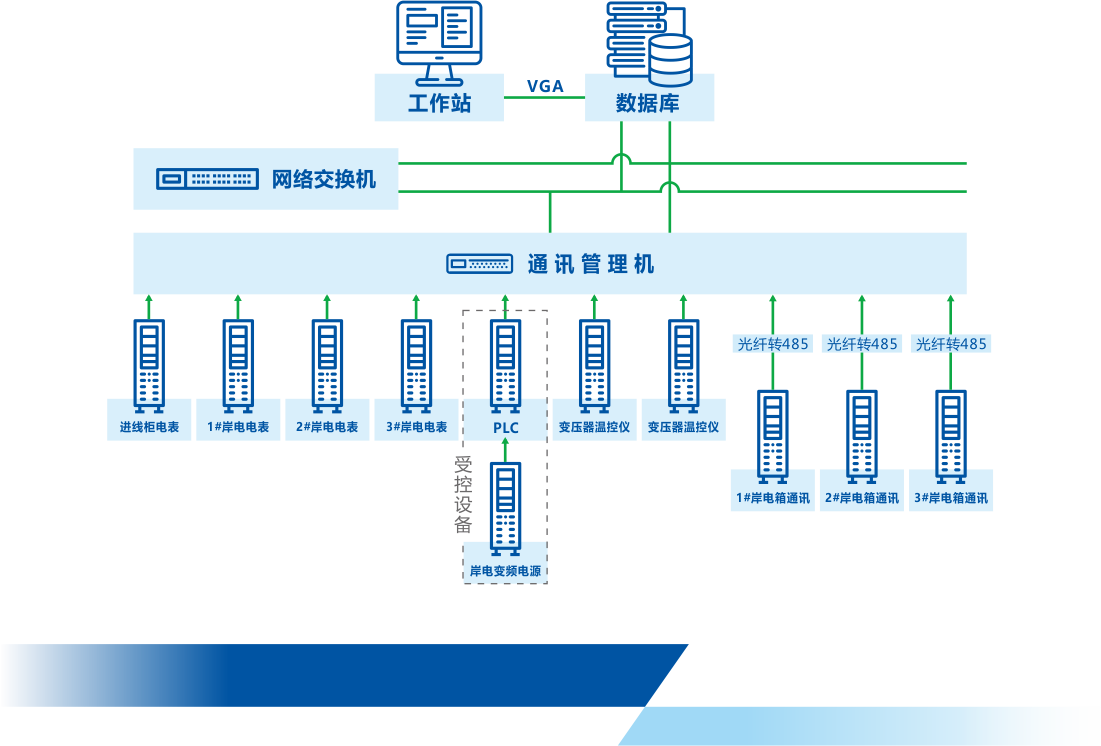

4）通訊功能：各通信設備通過RS485通訊接口分別接到通訊管理機上，基于通訊管理機TCP MODBUS協議實現數據通訊傳輸。

5）岸上互鎖邏輯功能：實現整套岸基供電系統的邏輯互鎖；實現船載受電系統與岸電箱的邏輯互鎖。
