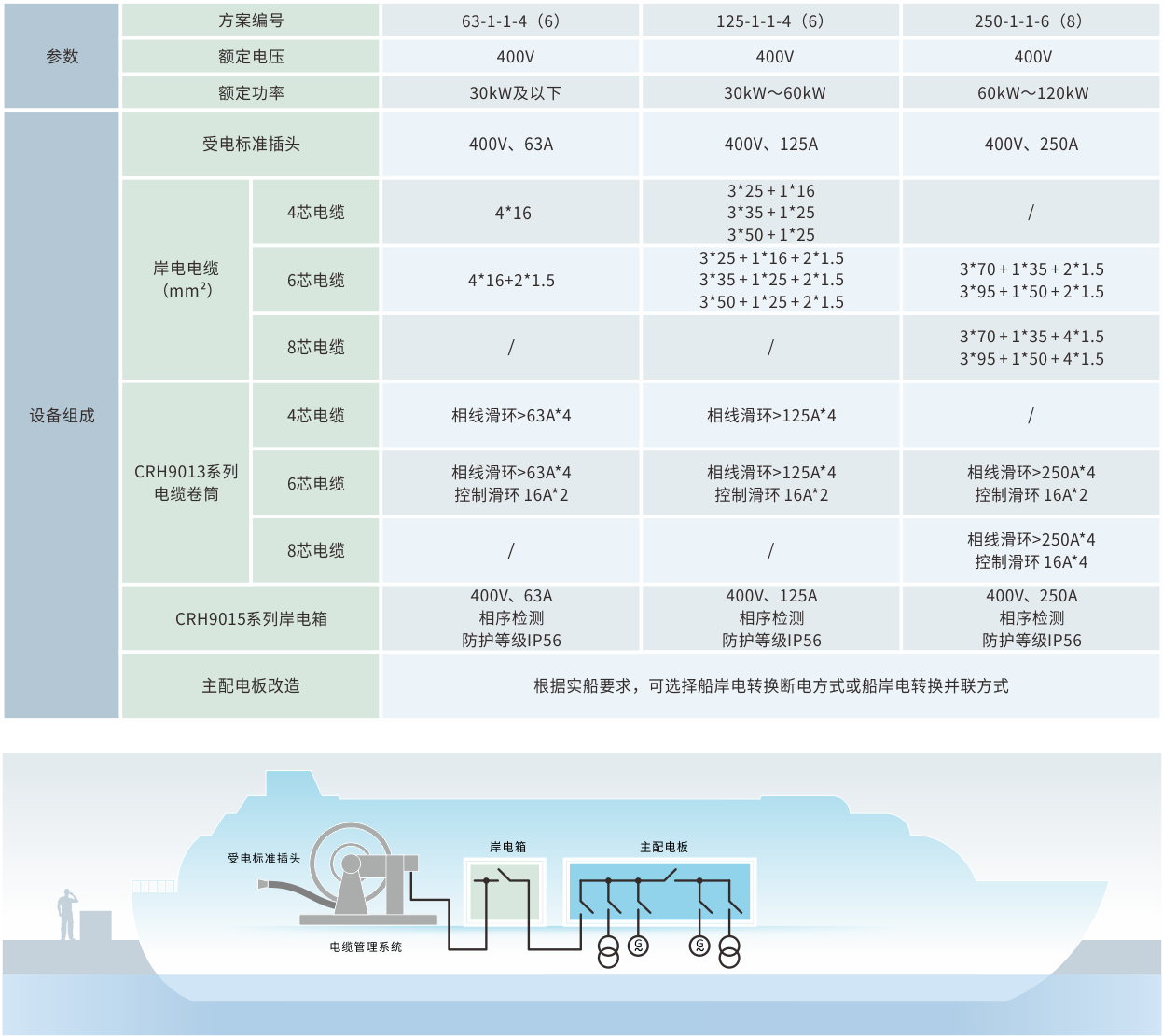

1. 低壓單卷筒單插頭型船舶岸電受電系統解決方案

方案概述

低壓單卷筒單插頭型船舶岸電受電系統解決方案可分為63A級、125A級和250A級。

63A級解決方案用于使用岸電容量小于30kW的船舶，適用于1800總噸以下干散貨船和多用途船。

125A級解決方案用于使用岸電容量30kW～60kW的船舶，適用于內河商品汽車滾裝船、載貨汽車滾裝船、集裝箱船、1800總噸及以上干散貨船和多用途船。

250A級解決方案用于使用岸電容量60kW～120kW的船舶，適用于大型內河運輸船和海進江運輸船。

方案組成

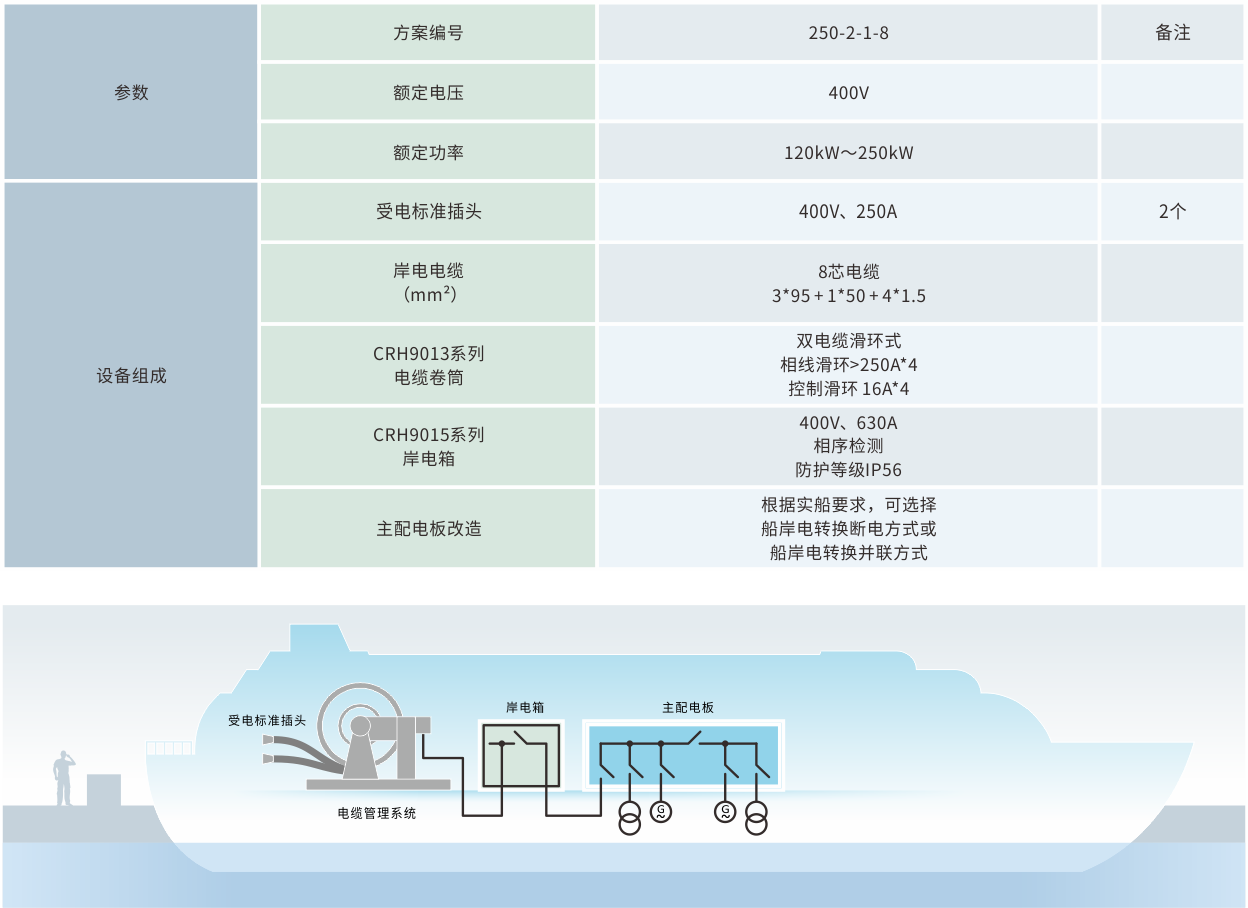

2. 低壓單卷筒雙插頭型船舶岸電受電系統解決方案

方案概述

低壓單卷筒雙插頭型船舶岸電受電系統解決方案為250A級。本方案用于使用岸電容量120kW～250kW的船舶，適用于大型內河運輸船和海進江運輸船。

方案組成

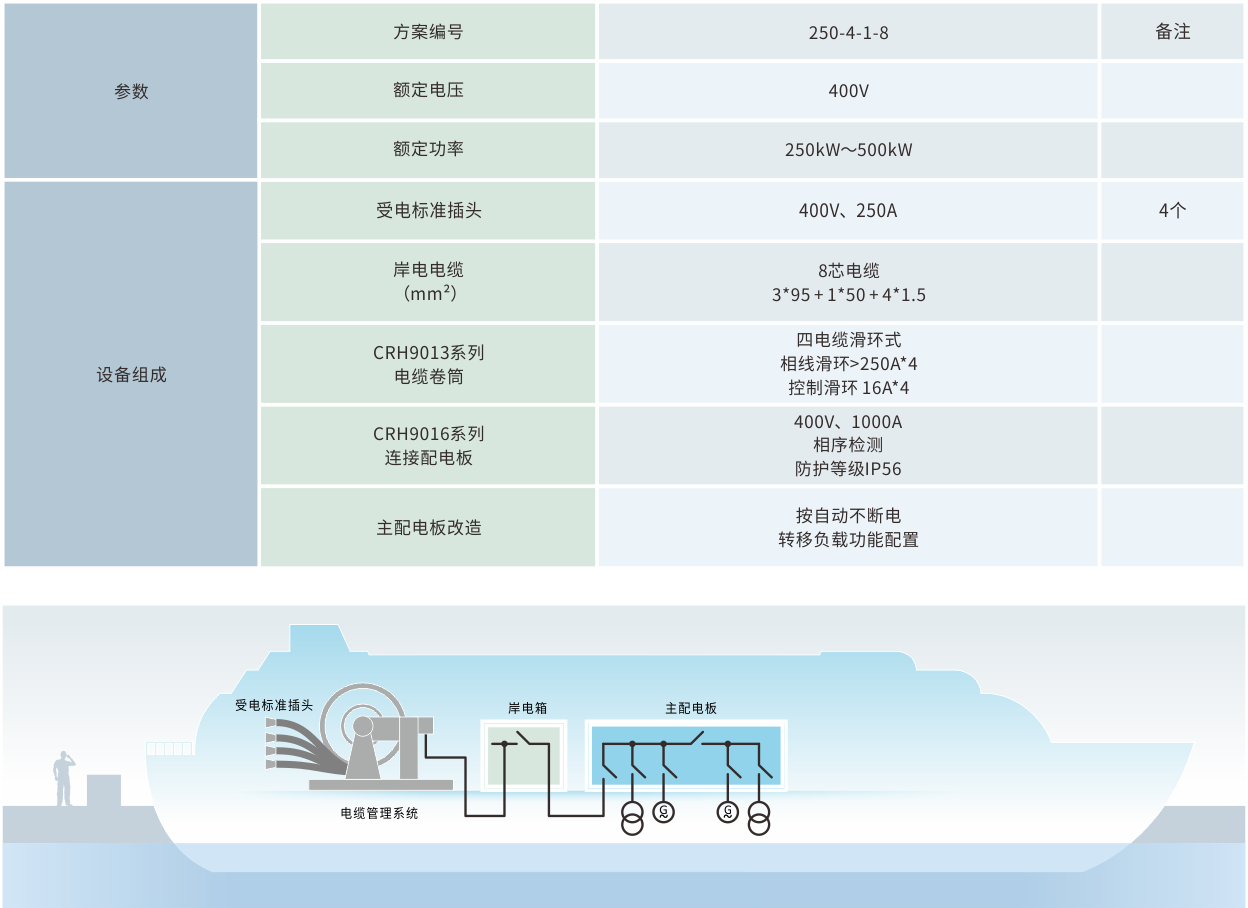

3. 低壓單卷筒四插頭型船舶岸電受電系統解決方案

方案概述

低壓單卷筒四插頭型船舶岸電受電系統解決方案為250A級。本方案用于使用岸電容量250kW～500kW的船舶，適用于海進江運輸船。

方案組成

4. 低壓雙卷筒單插頭型船舶岸電受電系統解決方案

方案概述

本方案在船首增加1個電纜卷筒和岸電插頭，當船舶停岸時，采用船首插頭連接岸電。

低壓雙卷筒單插頭型船舶岸電受電系統解決方案分為125A級和 250A級。

125A級方案用于使用岸電容量30kW～60kW的船舶，適用于船長大于80米且通過三峽大壩的干散貨船和多用途船。

250A級方案用于使用岸電容量120kW～250kW的船舶，適用于大型內河運輸船和海進江運輸船。

方案組成

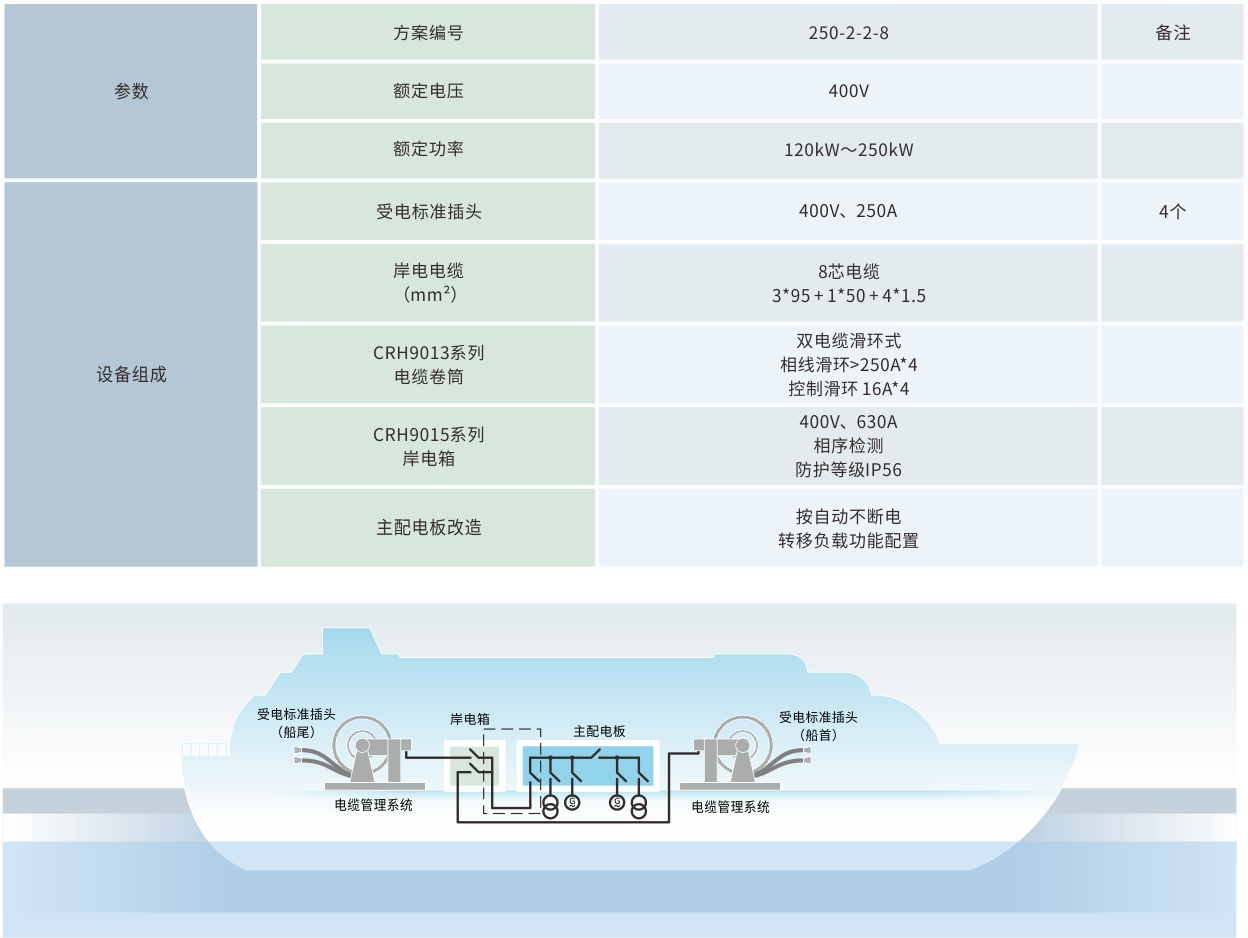

5. 低壓雙卷筒雙插頭型船舶岸電受電系統解決方案

方案概述

低壓雙卷筒雙插頭型船舶岸電受電系統解決方案為250A級。本方案用于使用岸電容量120kW～250kW的船舶，適用于大型內河運輸船和海進江運輸船。

方案組成

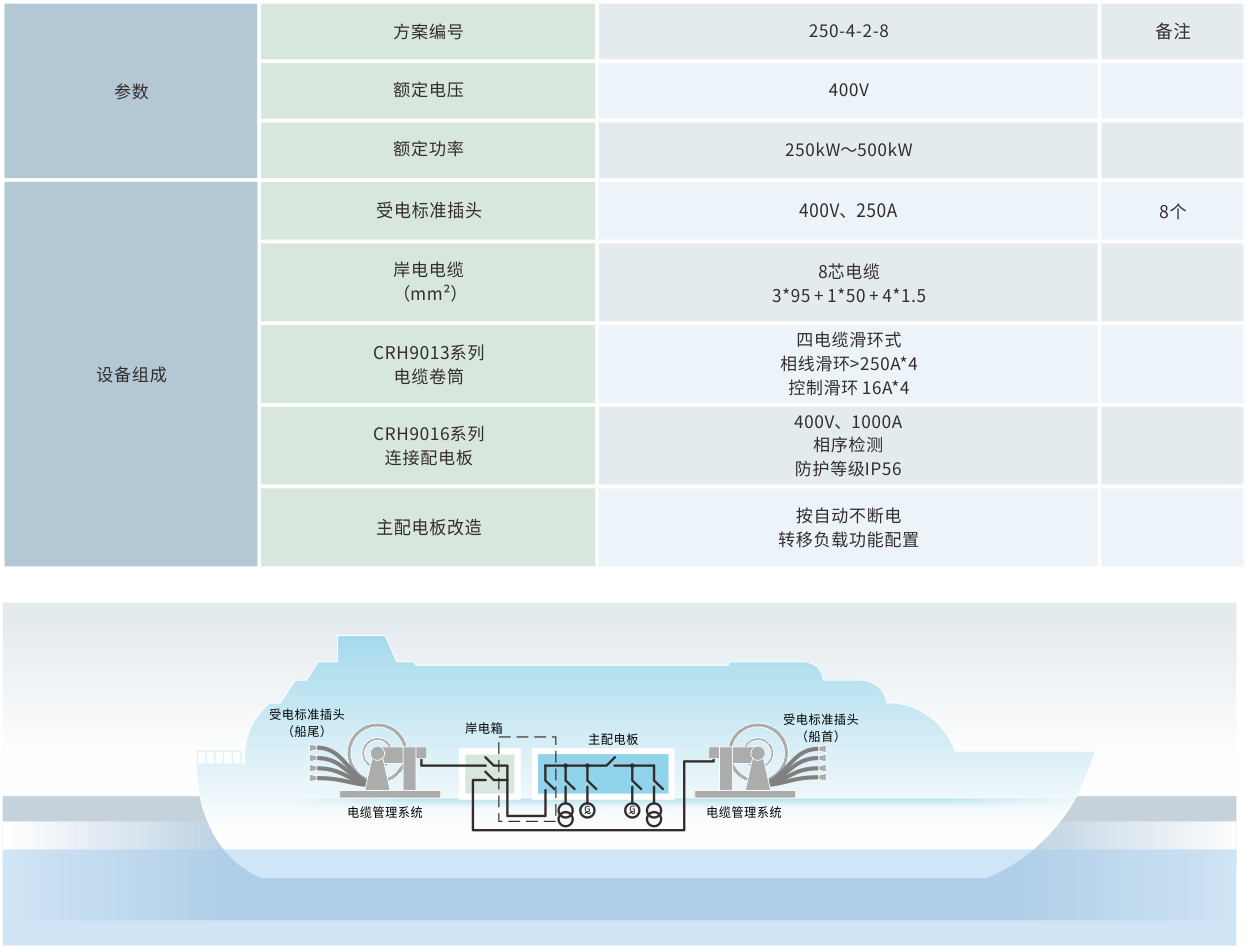

6. 低壓雙卷筒四插頭型船舶岸電受電系統解決方案

方案概述

低壓雙卷筒四插頭型船舶岸電受電系統解決方案為250A級。本方案用于使用岸電容量250kW～500kW的船舶，適用于海進江運輸船。

方案組成

中壓船舶岸電受電系統解決方案主要有雙卷筒單插頭方案、雙卷筒雙插頭方案。中壓船舶岸電受電系統解決方案用于使用岸電容量大于500kW的船舶，適用于大型海進江運輸船或遠洋運輸船。

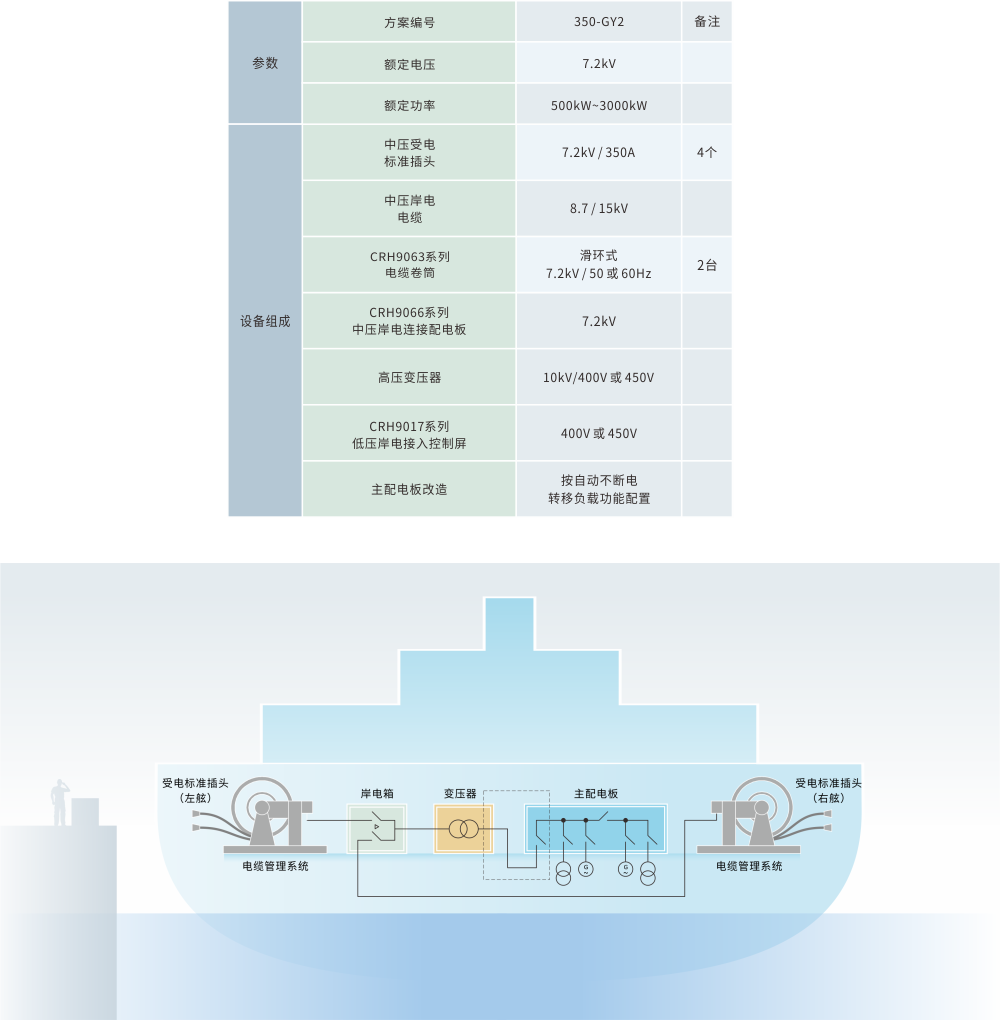

1.中壓雙卷筒單插頭型船舶岸電受電系統解決方案

本方案用于岸電容量大于500kW的船舶，采用中壓連接配電板經降壓變壓器接入船舶主配電板的低壓并車方式，適用于散貨船、滾裝船。

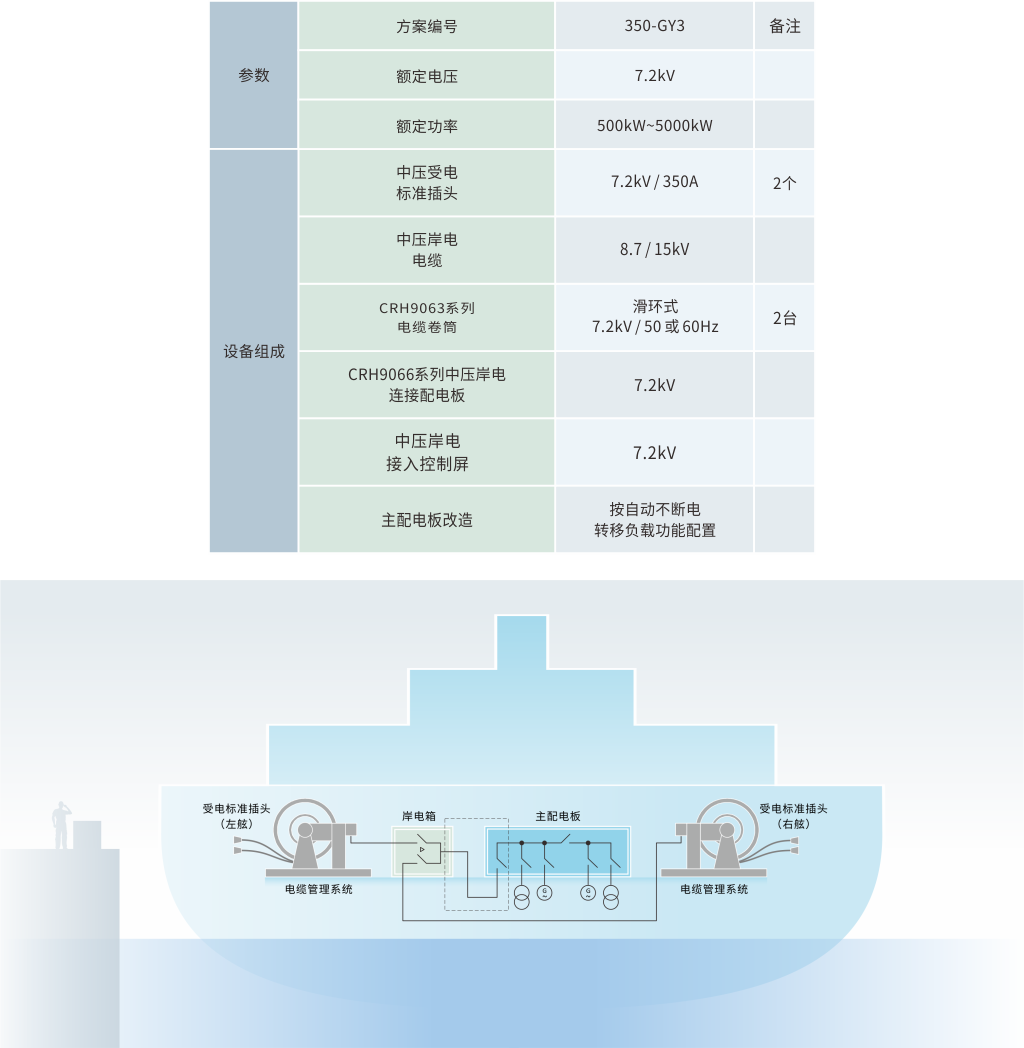

2.中壓雙卷筒雙插頭型船舶岸電

中壓雙卷筒雙插頭型船舶岸電受電系統解決方案包含低壓并車解決方案和中壓并車解決方案,本方案用于岸電容量大于500kW的集裝箱運輸船。

(1)低壓并車解決方案

本方案中壓連接配電板經降壓變壓器接入船舶主配電板，用于岸電容量大于500kW的船舶。

(2)中壓并車解決方案

本方案無降壓變壓器接入，中壓連接配電板直接接入船舶主配電板，用于使用岸電容量大于500kW 的船舶。
